【干货收藏】超级实用:空气源热泵系统设计图文解说

       空气源热泵系统和空调系统有啥不同?空气源热泵系统如何设计?今天我们来探讨下这个问题。


一、先弄清楚原理

空气源热泵就是利用室外空气的能量,通过机械做功,使得能量从低位热源向高位热源转移的制冷(制热)装置。它以冷凝器放出的热量来供热,以蒸发器吸收热量来制冷。



就热力循环的过程而言,制冷机和热泵都是基于逆卡诺循环而实现其功能的,由于这种装置在运行过程中,总是一侧吸热,另一侧排热,所以,一台装置伴生并兼具制冷和制热两种功能。

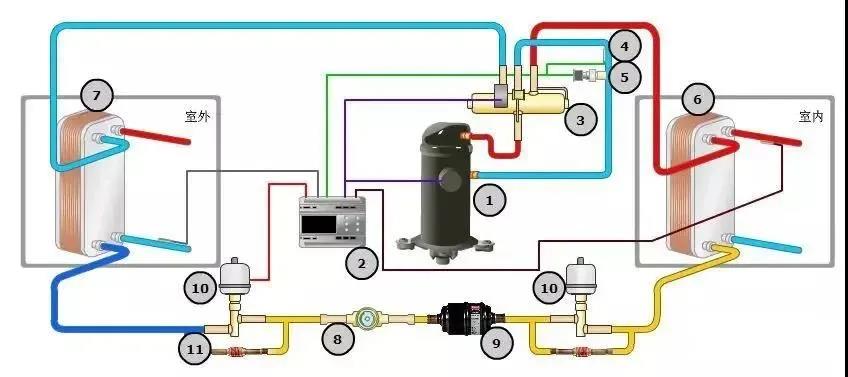

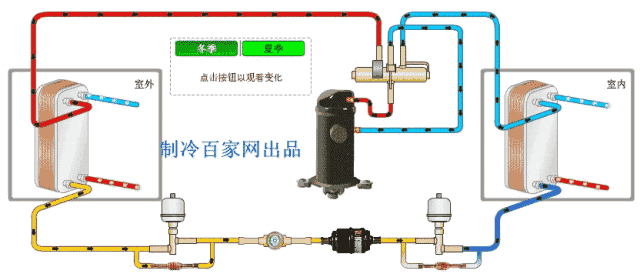

冬季制热运行系统原理图:



夏季制冷运行系统原理图:


控制系统原理图:


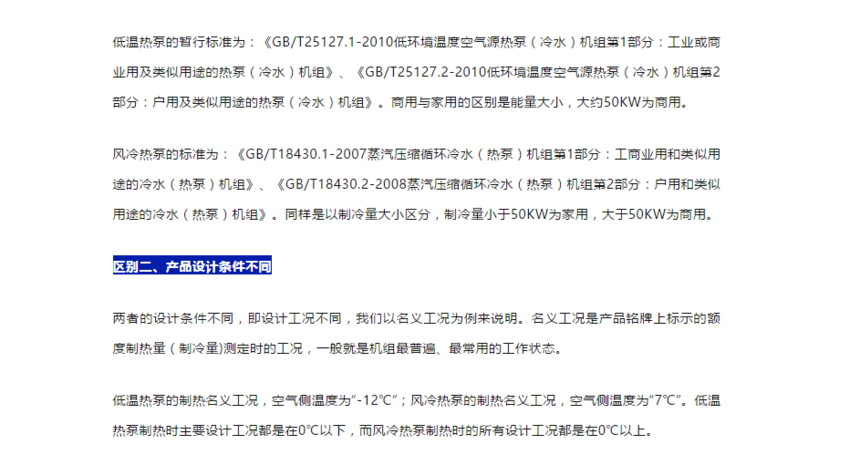

二、空气源热泵的技术措施

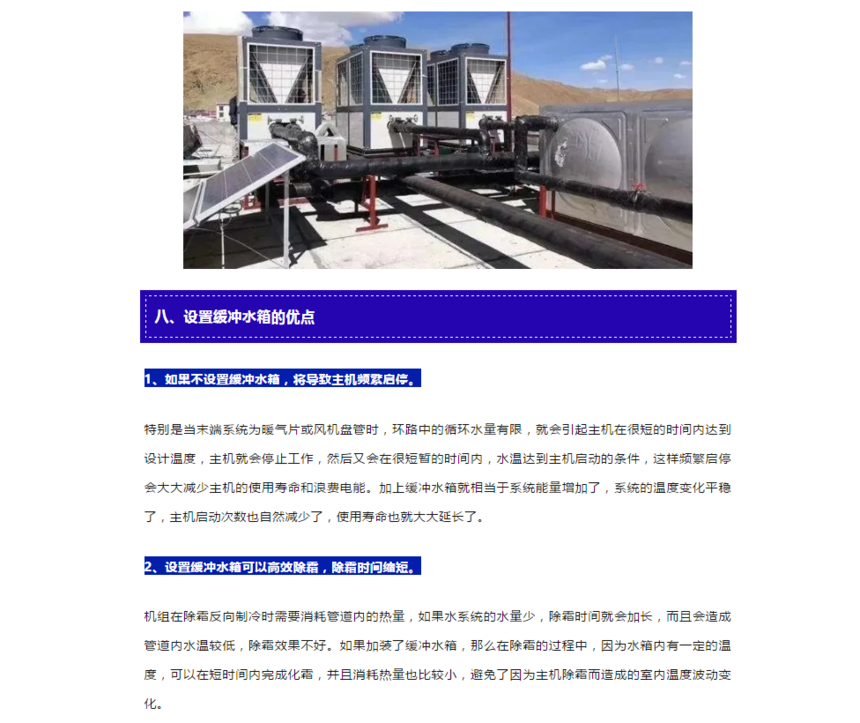

1、具有可靠的融霜控制,融霜时间总和不应超过运行周期时间的20%。

2、冬季设计工况时机组性能系数(COP),冷热风机组不小于1.8,冷热水机组不应小于2.0。

3、寒冷地区采用空气源热泵机组应注意以下事项:

1)室外计算干球温度低于-10℃的地区,应采用低温空气源热泵机组;

2)室外温度低于空气源热泵平衡点温度(即空气源热泵供热量等于建筑物耗热量)时,应设置辅助热源。

4、机组进风口的气流速度宜控制在1.5-2.0m/s,排气口的排气速度不宜小于7m/s。

5、热泵机组的基础高度一般应大于300mm,布置在可能有积雪的地方时,基础高度需加高。



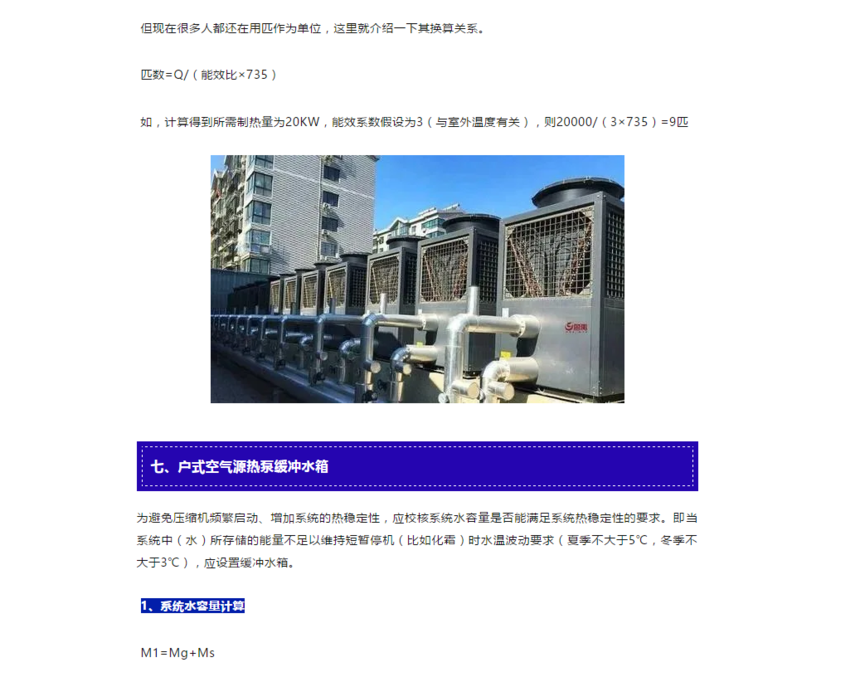

三、重点公式和基本数据

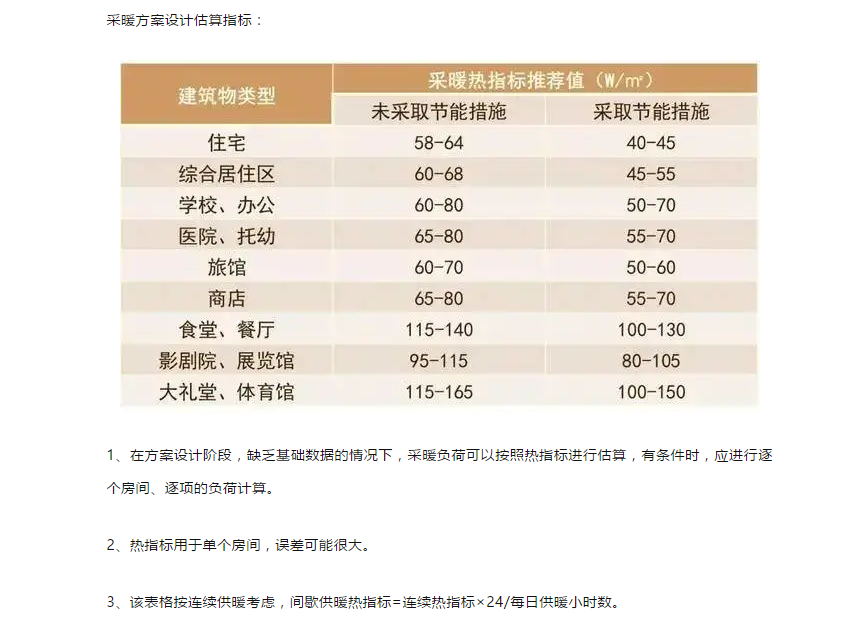

1、基本耗热量公式:Q=K×F×ΔT

其中:

Q—围护结构基本耗热量,W;

K—围护结构传热系数,W/(㎡.℃);

F—围护结构传热面积,㎡;

ΔT—室内外计算温差,℃;

用于计算门、窗、墙、地面、屋面各部分围护结构的基本耗热量

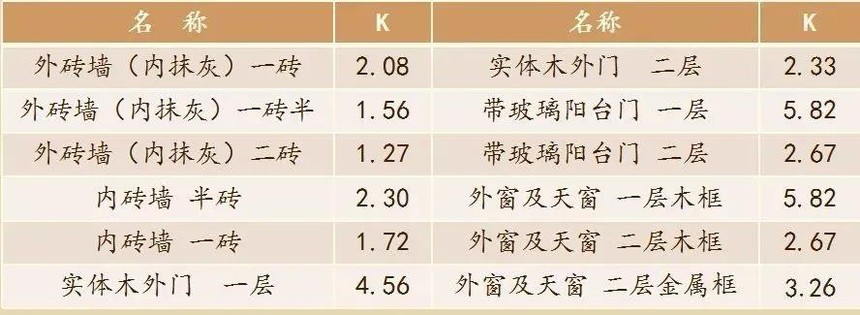

常用围护结构传热系数K(W/(㎡.℃))


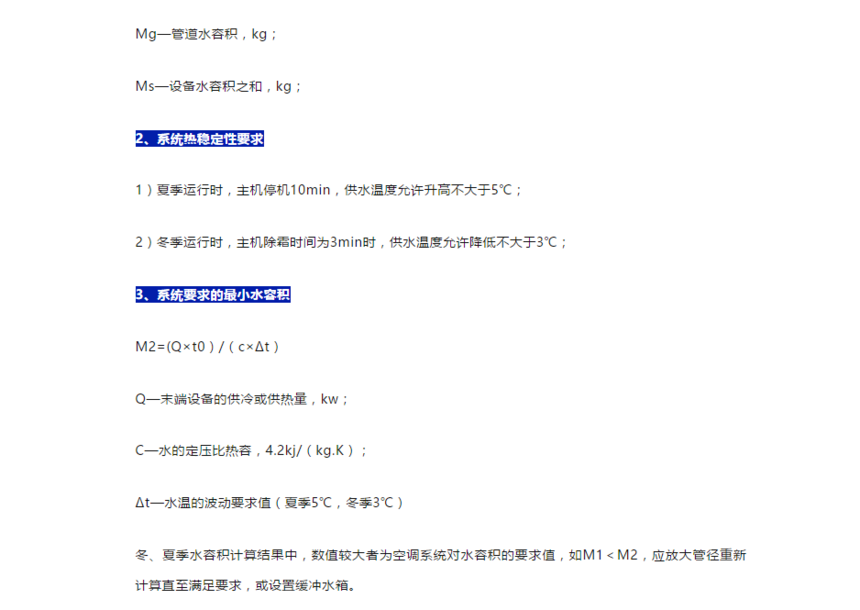

二、流量计算公式:GL=0.86X∑Q/(tg-th)

其中:

GL—流量,Kg/h;

∑Q—热负荷,W;

tg—供水温度,℃;

th—回水温度,℃;

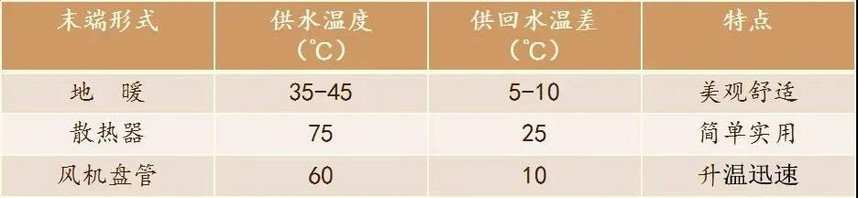

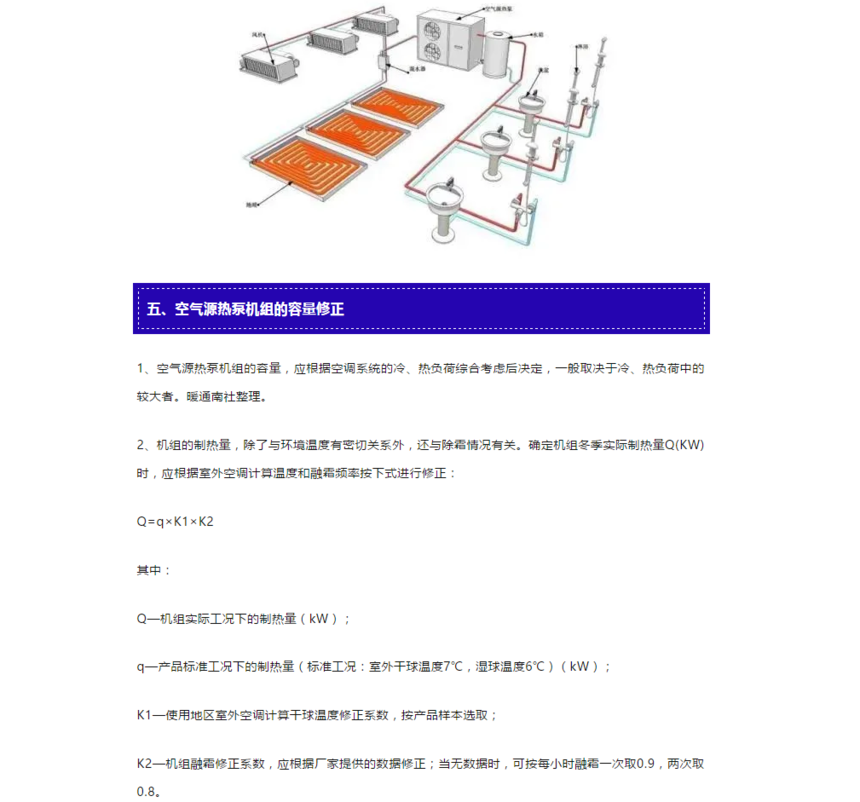

三、不同供暖末端形式的供水温度及温差


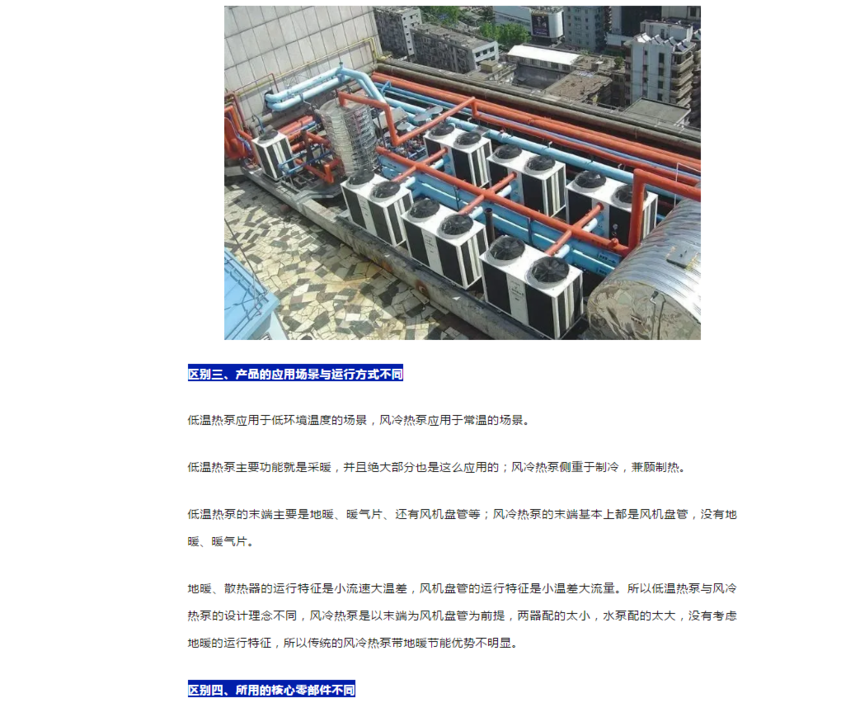

空气源热泵出水温度一般可达到45℃,温差5℃,所以,最适合空气源热泵的供暖末端形式是地暖。

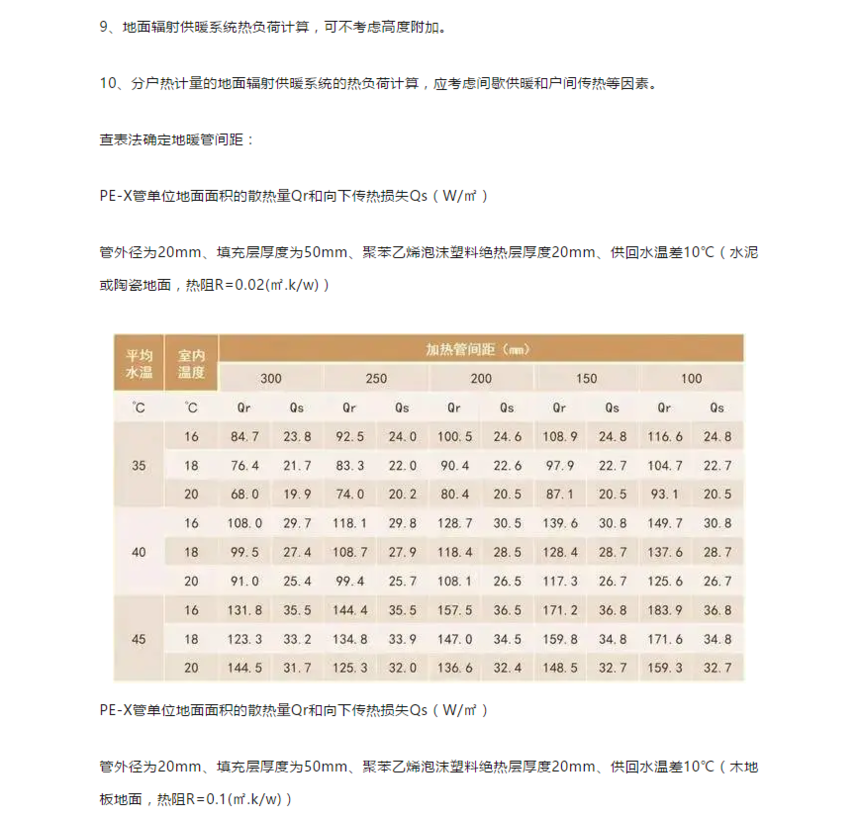

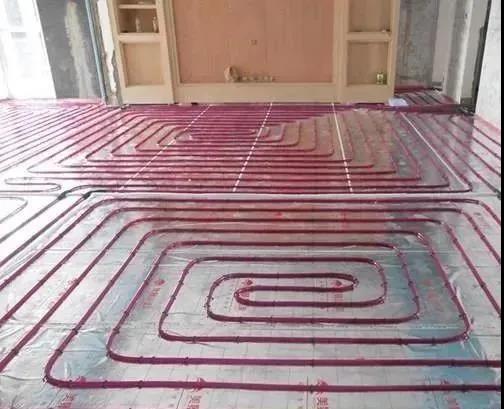

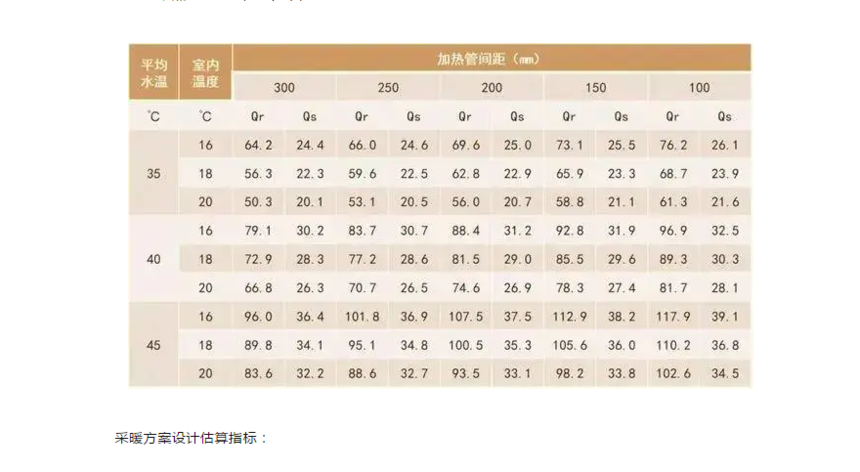

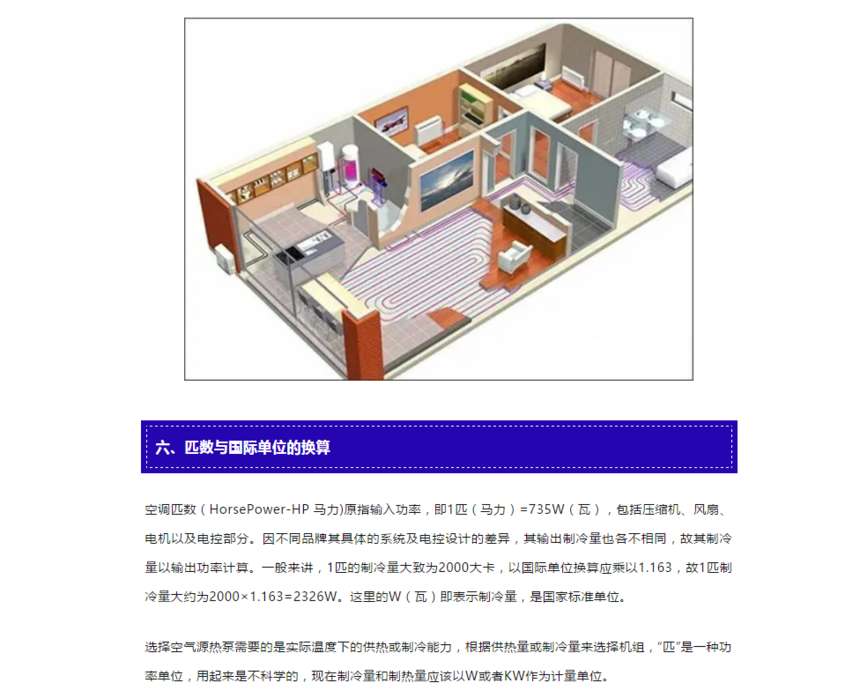

四、低温热水地面辐射供暖设计要点

1、低温热水地面辐射供暖系统的供、回水温度应由计算确定,供水温度不应大于60℃。民用建筑供水温度宜采用35~50℃,供回水温差不宜大于10℃。
